消防排烟风机与消防联动接线图

消防排烟风机是由消防控制系统联动控制的，控制系统需要有排烟风机专用的电控箱，如是是双速的，高速和低速不能接错，否则电机会烧毁。在电控箱中加入手动和自动切换旋钮，手动时电控箱的控制电路切换到电控箱面板按钮控制，自动时切换到继电器触点控制。 自动功能就是在手动的基础上加入二只24V继电器，一只接常闭触点，作为停止按钮的功能，一只接常开触点，作为启动按钮的功能。切换就是在面板按钮与这二组触点间。 不同的消防排烟系统因为控制排烟风机、防火阀等设备不同，配电箱的规格也不同，配电箱内都会配上接线图，最好请专业电工进行接线。

消防排烟风机是由消防控制系统联动控制的，控制系统需要有排烟风机专用的电控箱，如是是双速的，高速和低速不能接错，否则电机会烧毁。在电控箱中加入手动和自动切换旋钮，手动时电控箱的控制电路切换到电控箱面板按钮控制，自动时切换到继电器触点控制。那么消防排烟系统与消防联动系统的接线图是怎么连接的呢？

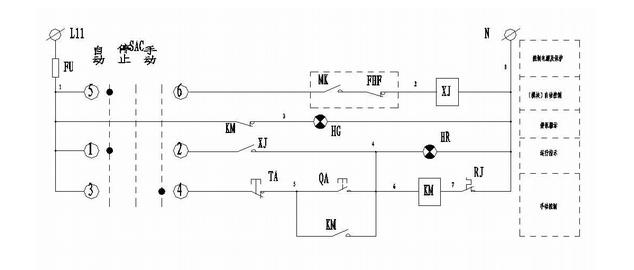

自动功能就是在手动的基础上加入二只24V继电器，一只接常闭触点，作为停止按钮的功能，一只接常开触点，作为启动按钮的功能。切换就是在面板按钮与这二组触点间。

不同的消防排烟系统因为控制排烟风机、防火阀等设备不同，配电箱的规格也不同，配电箱内都会配上接线图，最好请专业电工进行接线。
